Di dunia proyek infrastruktur — seperti jalan raya, rel kereta, atau perpanjangan landasan bandara — ketepatan data topografi, kolaborasi tim, dan konsistensi informasi adalah kunci. Namun kenyataannya: beberapa tim (surveyor, insinyur sipil, profesional GIS) sering bekerja di platform/lingkungan berbeda — yang berisiko menimbulkan kesalahan, duplikasi data, dan pengerjaan ulang.
Blog “From survey to surface” dari Esri menggambarkan bagaimana ArcGIS for AutoCAD mampu menjembatani kesenjangan itu: memungkinkan integrasi mulus antara data GIS (yang menjadi sistem referensi) dengan lingkungan CAD/ BIM (seperti Autodesk Civil 3D), sehingga tim sipil dan GIS bisa bekerja bersama secara selaras, tanpa kehilangan kontrol data.
Tantangan Kolaborasi Tradisional
Proyek infrastruktur biasanya melibatkan banyak peran: surveyor mengumpulkan data kondisi eksisting — titik elevasi, kontur tanah — kemudian insinyur sipil membuat rancangan permukaan tanah (surface model), sedangkan tim GIS menjaga governance dan integritas data.
Masalah muncul ketika data dari lapangan (survey) dikumpulkan dari banyak surveyor dan dikirim ke insinyur tanpa sistem versioning: bisa timbul versi data yang berbeda — menyebabkan desain yang dibuat berdasarkan data usang/inkonsisten. Hasilnya: ketidakakuratan, rework, atau bahkan risiko konstruksi.
Solusi: Integrasi CAD + GIS lewat ArcGIS for AutoCAD
ArcGIS for AutoCAD — plug-in yang dikembangkan Esri untuk CAD — memungkinkan data GIS (poin survei, lapisan terrain, fitur spasial) langsung diakses di Civil 3D/AutoCAD. Dengan demikian, insinyur sipil dapat mengambil “point survei yang benar” dari basis data GIS, dan membangun model permukaan (surface) di lingkungan CAD.
Lebih jauh: ArcGIS for AutoCAD mendukung branch versioning. Artinya: setiap kontributor bisa membuat “versi kerja” mereka sendiri, mengedit data (misalnya elevasi titik survei), lalu mengajukan perubahan untuk ditinjau. Setelah disetujui, perubahan tersebut di-merge ke dataset “resmi”. Pendekatan ini menjaga integritas data: tidak ada desain terhapus, tidak ada overwrite data penting, dan semua perubahan terdokumentasi.

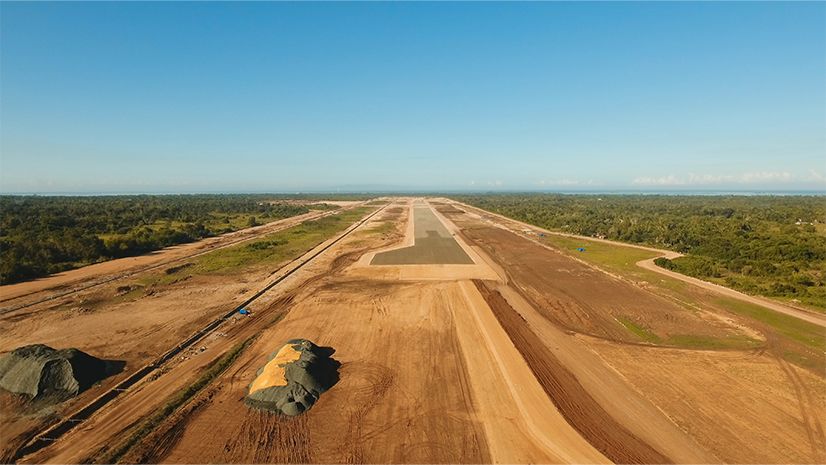

Contohnya (dari artikel): dalam proyek perpanjangan landasan bandara, tim menggunakan titik survei historis untuk membuat TIN surface ground eksisting. Setelah tim lapangan mengumpulkan data tambahan (misalnya di area yang kurang survei), surveyor membuat branch tersendiri dan mengunggah data baru. Insinyur sipil kemudian memuat data tersebut di Civil 3D, rebuild permukaan, dan sinkronisasi ke GIS — menghasilkan surface yang lebih akurat, sekaligus menjaga semua versi data tetap rapi dan traceable.
Manfaat bagi Tim Proyek
Penggunaan ArcGIS for AutoCAD dengan workflow ini membawa banyak keuntungan:
-
Insinyur sipil tetap bekerja di lingkungan CAD/BIM yang familiar (Civil 3D), tapi mendapat keuntungan data spasial dan topografi akurat dari GIS.
-
Tim GIS mempertahankan kontrol atas dataset utama, memastikan kualitas data dan governance — termasuk siapa mengubah apa dan kapan.
-
Kolaborasi lintas tim (surveyor, engineer, GIS) bisa terjadi secara simultan tanpa konflik data — mengurangi duplikasi, kesalahan, dan rework.
-
Data yang digunakan untuk desain dan analisa adalah “single source of truth” — memungkinkan keputusan desain yang lebih andal, efisien, serta meminimalkan risiko akibat data usang atau tak konsisten.
Tabel: Perbandingan — Proses Tradisional vs Proses Terintegrasi dengan ArcGIS for AutoCAD
| Aspek / Fokus | Proses Tradisional (Survey → CAD/BIM manual) | Proses dengan ArcGIS for AutoCAD & Branch Versioning |
|---|---|---|
| Sumber data survei | Titik survei dikirim via file (CSV, TXT, CAD), mudah terpisah/tersebar | Titik survei & data terrain tersimpan dalam GIS terpusat |
| Risiko inkonsistensi | Tinggi: data lapangan sering terpisah, versi berbeda, risiko overwrite | Rendah: versioning & workflow approval menjaga konsistensi |
| Kolaborasi tim | Terbatas — perlu koordinasi manual & sinkronisasi manual | Simultan — surveyor, engineer, GIS bisa kerja paralel & sinkron |
| Validitas data | Sulit dirawat, rawan duplikasi & error | Dataset terkontrol, semua perubahan tercatat & dapat diaudit |
| Efisiensi & waktu | Waktu input & konversi data besar, potensi rework | Hemat waktu: sinkronisasi otomatis, less conversion, direct use |
| Keandalan desain / model | Rentan kesalahan karena data usang atau tidak lengkap | Lebih akurat — semua desain berdasarkan data GIS terkini & tervalidasi |
Implikasi & Saran
Bagi firma teknik sipil, konsultan desain infrastruktur, maupun tim proyek konstruksi — adopsi pendekatan CAD ↔ GIS seperti ini patut dipertimbangkan serius. Berikut beberapa rekomendasi:
-
Gunakan ArcGIS for AutoCAD di setiap proyek yang melibatkan survei topografi dan desain permukaan — terutama untuk proyek besar dan multi-tim.
-
Terapkan branch versioning secara disiplin: pastikan perubahan survei atau elevasi hanya digabung ke dataset utama setelah review & QA/QC.
-
Pastikan tim GIS diberi peran aktif sebagai “penjaga data”: mereka menjaga governance, kualitas, dan integritas dataset spasial.
-
Integrasikan workflow GIS–CAD dari tahap awal (survei sampai desain akhir) — agar semua stakeholder bekerja dari basis data yang sama, dan tidak terjadi duplikasi kerja.
Penutup
Dengan pendekatan modern seperti yang ditawarkan ArcGIS for AutoCAD, batas antara dunia survei/topografi, desain teknik sipil, dan sistem GIS bisa dihapuskan. Proses dari “data survei” ke “model permukaan (surface)” menjadi lebih mulus, kolaboratif, dan dapat dipertanggungjawabkan — memberi nilai tambah dalam akurasi, efisiensi, dan manajemen data. Bagi proyek infrastruktur masa kini, metode ini menjadi sebuah game-changer.
