Untuk menghadapi tuntutan perkembangan urban yang pesat di seluruh dunia, perencana dan perancang kota harus mengembangkan rencana induk yang semakin kompleks guna terus memperbaiki dan memajukan kota-kota kita. Dengan perencanaan yang baik, kota-kota kita akan terus berkembang seiring waktu dan bertransformasi sesuai dengan kebutuhan masyarakat di masa depan.
Apa yang Membuat Rencana Induk Menjadi Hebat?
Rencana induk yang benar-benar unggul memerlukan keseimbangan antara fungsionalitas dan daya tarik estetika. Proposal rencana induk yang sukses harus mencakup:
- Konsep yang fungsional dan kuat, yang memenuhi persyaratan yang ditetapkan oleh pembuat kebijakan, serta
- Detail arsitektur yang realistis dan visual yang menarik, yang meyakinkan masyarakat tentang kelayakan dan kenyamanan yang diusulkan pada skala manusia.
Mengapa Membuat Rencana Induk yang Hebat Itu Menantang?
Proses pembuatan rencana induk yang hebat adalah sebuah tantangan karena melibatkan berbagai aktor dan alat perangkat lunak untuk menyelesaikan masalah desain urban yang sangat kompleks. Biasanya, tim perencana kota menetapkan tujuan, regulasi, fungsi, tipologi, dan massa dari rencana induk, kemudian tim perancang kota (arsitek) dan/atau visualizer (mulai dari pelukis cat air hingga seniman rendering 3D) akan melakukan penyempurnaan.
Salah satu aspek penting yang tidak boleh diabaikan oleh perencana atau perancang adalah geografi. Memahami lokasi dan lingkungan dari rencana induk—baik pada skala rencana maupun skala kota—sangat penting untuk membuat keputusan fungsional dan estetika yang tepat tentang apa yang diusulkan.
Bayangkan jika Semua Ini Bisa Dicapai dengan Satu Sistem Perangkat Lunak?
Kini, hal tersebut mungkin dilakukan! Dalam platform ArcGIS, kami memiliki dua aplikasi utama: ArcGIS Urban dan ArcGIS CityEngine. Kombinasi dari kedua alat ini menyatukan kemampuan perencanaan master yang unik dari Urban dengan kemampuan desain urban generatif yang “ajaib” dari CityEngine. Integrasi ini menggabungkan alur kerja perencanaan dan desain kota yang seharusnya dilakukan secara bersamaan. Ini memungkinkan perencana kota untuk membayangkan rencana induk hingga skala manusia di lapangan.
ArcGIS Memberdayakan Perencana dan Perancang untuk Membentuk Kota Masa Depan
Mari kita telusuri lebih dalam.
Artikel ini memberikan panduan tentang bagaimana perencana di organisasi pemerintah daerah dapat mengubah rencana induk yang dibuat di Urban menjadi lanskap urban yang dinamis menggunakan CityEngine, dengan usaha minimal dan kontrol maksimal. Kami akan menjelaskan bagaimana rencana dari Urban dapat dibuka dan disempurnakan dengan mulus di CityEngine. Integrasi yang erat dengan platform Urban memungkinkan perencana kota untuk memvisualisasikan bangunan 3D, detail fasad, lanskap jalan, dan ruang hijau sejak awal proses perencanaan induk, mencapai kualitas yang belum pernah ada sebelumnya dengan biaya yang minimal.
Kami menganggap pembaca sudah familiar dengan konsep dasar Urban dan CityEngine. Untuk informasi lebih lanjut tentang kedua alat ini, jelajahi sumber belajar untuk Urban dan CityEngine.
Mari kita mulai:
- Buka Rencana dari Urban di CityEngine
Sebelum memulai, pastikan Anda masuk ke CityEngine dengan akun yang memiliki akses ke Rencana dari Urban. Jika Anda belum memiliki akses, kunjungi situs ArcGIS Urban dan dapatkan akun percobaan. (Jika Anda tidak memiliki kedua produk ini, Anda dapat mencoba keduanya melalui percobaan 21 hari ArcGIS CityEngine). Dalam contoh ini, kami akan menggunakan Rencana Boston yang tersedia secara gratis untuk pengguna percobaan.
Untuk menggambarkan alur kerja integrasi Urban-CityEngine, kami akan menggunakan contoh Rencana Boston Dot. Ave. yang terkenal.
Setelah masuk ke CityEngine, Anda dapat terhubung ke item Urban melalui tab ArcGIS Urban di jendela Navigator, yang menampilkan semua Rencana dari ArcGIS Urban yang dapat Anda akses.

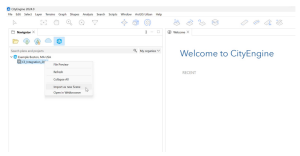

Klik kanan pada Rencana yang ingin Anda integrasikan dan pilih “Impor sebagai Scene Baru”:
Tab ArcGIS Urban di CityEngine menampilkan daftar Rencana dari ArcGIS Urban yang tersedia untuk Anda akses.

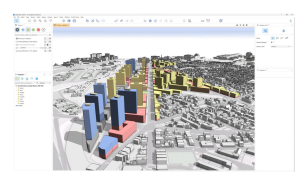

Contoh Rencana Boston Dot. Ave. yang tersedia secara bebas dapat dibuka di CityEngine.
Setelah proses impor selesai, scene di CityEngine akan memuat lapisan-lapisan berikut:
– Spaces
Untuk setiap bangunan, terdapat lapisan yang berisi beberapa Shape. Shape biasanya mewakili pelat lantai dengan jenis penggunaan yang telah ditentukan (“Space Use Type”). Dengan kata lain, di CityEngine, “Shape” dibuat dari setiap “Space” di Urban—baik yang dihasilkan secara prosedural maupun manual (lihat catatan khusus).
– Parcels
Diimpor sebagai bentuk datar yang disesuaikan dengan terrain asli.
– Zoning Polygons
Diperlukan oleh CityEngine untuk mendapatkan informasi zonasi pada parcel.
– Existing Buildings
Bangunan yang belum dihancurkan di dalam Area Studi.
– Context
– Terrain (otomatis disesuaikan dengan bentuk parcel)
– Buildings (bangunan yang ada di sekitar di luar Area Studi)
Selain itu, skenario yang didefinisikan di Urban juga akan muncul di CityEngine.
CATATAN KHUSUS:
– Di CityEngine, Shape dibuat terlepas dari bagaimana cara pembuatannya di Urban, apakah melalui ‘Spaces yang dihasilkan secara prosedural’ atau ‘Spaces yang dibuat secara manual’.
– Anda dapat menerapkan Urban Rule pada lapisan Parcels dan lainnya.
- Menambahkan Jalan 3D dan Ruang Terbuka
CityEngine memiliki kemampuan khusus untuk menciptakan jalan 3D dan ruang terbuka.
Jaringan jalan dapat dibuat dengan mudah menggunakan Alat Pembuatan Jalan. Kami juga merekomendasikan penerapan aturan CGA dari proyek contoh “Complete Streets” (dapat diunduh di CityEngine melalui menu “Help – Download Tutorials and Examples”). Aturan ini memberikan kontrol untuk merancang berbagai jenis jalan dalam format 3D.

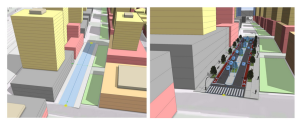

Contoh pembuatan jaringan jalan dan penerapan Aturan Jalan Lengkap.
Penyesuaian Potensial pada Lapisan Terrain
Penyesuaian pada lapisan terrain juga dapat dilakukan bersamaan dengan pembuatan jalan. CityEngine baru-baru ini meningkatkan alat pengeditan terrain-nya untuk memberikan Anda kontrol yang lebih mendalam atas terrain.
Ruang hijau di sekitar bangunan atau di taman juga bisa dibentuk menggunakan aturan yang terdapat dalam Esri.lib.
CATATAN KHUSUS:
Untuk melihat jalan 3D yang dihasilkan di Urban, Anda dapat mengekspornya di CityEngine sebagai SLPK, menerbitkannya sebagai 3D Object Scene Layer, dan membukanya di Urban melalui fitur Design Context Layers.
- Menghasilkan Fasade Prosedural
Saatnya memberi karakter pada model massa Anda. Untuk itu, contoh VCGA (Visual CGA) Playground adalah tempat terbaik untuk memulai. Ini adalah contoh yang sama yang kami gunakan di sini dan merupakan sumber aturan yang tersedia langsung dari menu Bantuan CityEngine.
Di Scene Boston Dot. Ave., Anda akan menemukan berbagai aturan fasade yang dapat segera diterapkan pada Custom dan/atau Procedural Spaces. Dengan cara ini, Anda dapat mengubah penampilan eksterior mereka menjadi bangunan yang detail, mencerminkan berbagai fungsi dan gaya arsitektur dengan usaha yang minim.

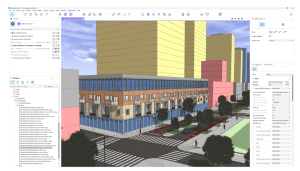

Menerapkan aturan fasade pada Custom Spaces di podium sebuah bangunan.
Katalog aturan fasade terus berkembang dengan setiap rilis terbaru, sehingga Anda akan semakin mampu menghidupkan desain Anda dengan lebih akurat dari waktu ke waktu. Tujuannya adalah menyediakan beragam aturan fasade siap pakai yang memungkinkan Anda mengubah volume massa sederhana menjadi bangunan yang realistis, mencerminkan suasana dan karakter lingkungan urban yang sangat spesifik.

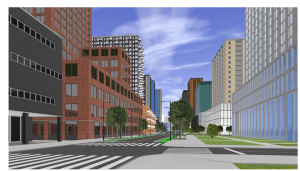

Menggabungkan Berbagai Jenis Aturan Fasade untuk Menciptakan Lanskap Urban yang Lebih Kaya
Tentu saja, pengguna tingkat lanjut mungkin ingin menyesuaikan aturan yang tersedia atau bahkan membuat aturan mereka sendiri untuk solusi yang lebih spesifik.
Perlu diperhatikan:
– Menjalankan opsi “Ambil perubahan dari Urban” untuk skenario tertentu di mana kita telah mengaplikasikan fasade akan mengembalikan seluruh skenario kita ke kondisi awal. Oleh karena itu, sangat disarankan untuk membuat salinan skenario di CityEngine agar kita dapat mengerjakan versi detail tanpa mengubah desain asli, meskipun kita menarik perubahan dari Urban.
- Menyempurnakan Model Massa Bangunan
Saat kita melanjutkan penerapan desain fasade pada bangunan, penting untuk dicatat bahwa bentuk lantai dapat diedit kapan saja. Dengan demikian, ruang yang diimpor dari Urban dapat dimodifikasi di CityEngine untuk menyempurnakan model massa awal atau menguji ide baru jika diperlukan.

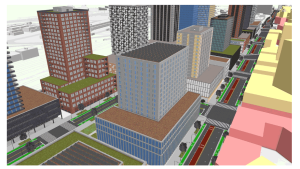

Sesuaikan bentuk lantai secara real-time dengan aturan fasade yang diterapkan dan ciptakan bangunan yang menakjubkan.
Perlu diingat:
– Bentuk lantai dapat diedit di CityEngine, tetapi tidak akan terupdate sebagai Ruang di Urban. Integrasi Ruang saat ini bersifat satu arah.
- Render Desain Urban
Untuk membawa tampilan skenario kita ke level berikutnya, kita dapat mengekspornya ke Twinmotion untuk membuat visualisasi dan animasi yang menarik.
Tampilan Rencana Boston Dot. Ave. yang dirender menggunakan Twinmotion.
Setelah puas dengan desain fasad, jalan, dan terrain di CityEngine, Anda dapat mengekspor seluruh skenario dalam format file Datasmith dan membukanya di Twinmotion. Dengan memanfaatkan platform yang canggih ini, Anda dapat mengganti aset dan material dengan pustaka yang tersedia, sehingga konsep urban Anda benar-benar bersinar dalam presentasi statis maupun video.
Sumber Daya Tambahan
– Untuk memahami lebih lanjut tentang bagaimana CityEngine dan Twinmotion bekerja secara bersamaan, Anda dapat membaca artikel ini yang menjelaskan alur kerja secara ringkas dan efisien.
– Untuk penjelasan yang lebih mendalam dan teknis tentang desain masterplan, lihat artikel ini: **Desain Masterplan dengan CityEngine dan ArcGIS Urban**.
– Jika Anda ingin mulai menggunakan Visual CGA, lihat playlist ini atau baca tutorial ini.
Membangun Kota yang Lebih Baik
Visualisasi arsitektur merupakan elemen penting dalam rencana master urban—bukan hanya sebagai alat untuk menguji desain, tetapi juga untuk menyampaikan atmosfer yang ingin Anda ciptakan.
Dengan memanfaatkan ArcGIS Urban Suite dan menggabungkan Urban serta CityEngine, Anda dapat mencapai tujuan ini dengan usaha yang minim namun tetap dengan kontrol yang tinggi.
Kami berharap artikel ini dapat menginspirasi Anda untuk mengeksplorasi fitur-fitur ini dan meningkatkan Rencana Anda dengan cara yang sangat efisien.
