Pada rilis ArcGIS Enterprise 11.4 dan ArcGIS Pro 3.4, ekstensi ArcGIS Defense Mapping mencakup pembaruan signifikan, termasuk peningkatan pada file data produk yang disertakan untuk digunakan di platform Pro dan Enterprise.

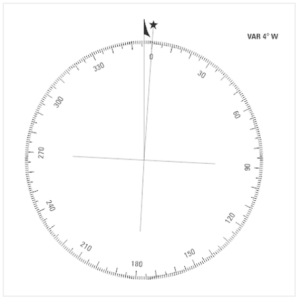

Panah Utara pada Rose Kompas
Salah satu peningkatan dalam rilis ini adalah panah utara topografis baru pada rose kompas yang dilengkapi dengan dial 360 derajat. Elemen ini diterapkan seperti elemen keliling lainnya dan dapat ditemukan di galeri Additional Surrounds di bawah elemen Topographic.
Panah utara ini dirancang khusus untuk produk peta Evasive Chart (EVC), yang kini menjadi produk peta yang didukung oleh ekstensi Defense Mapping.
Dial 360 Derajat Terorientasi ke Utara Magnetik
File Data Produk
Pada rilis 11.4 dan 3.4, file data produk yang disertakan dengan ekstensi ArcGIS Defense Mapping mencakup item baru dan yang diperbarui.
MTM25
Ekstensi ini menambahkan dukungan untuk Multinational Geospatial Co-production Program (MGCP) Topographic Map (MTM) dengan skala peta 1:25.000. Hal ini mencakup file untuk tata letak, serta aturan offset jembatan dan bangunan:
- pagx
- xml
Penambahan ini tersedia baik untuk ArcGIS Pro maupun ArcGIS Enterprise, dengan entri di file DMDProducts.json dan DMSProducts.json masing-masing.
Peta EVC
Dukungan untuk produk peta baru Evasive Chart (EVC) menghadirkan banyak file baru.
File gaya
Sebelum rilis ini, beberapa produk peta menggunakan file gaya yang sama. Sekarang, file produk mencakup file gaya individual untuk setiap produk peta yang didukung. Untuk produk peta EVC, file gaya EVC.stylx telah ditambahkan.
File tata letak
File tata letak untuk produk peta EVC kini tersedia, termasuk dua file .pagx untuk sisi depan dan belakang:
- EVC_Front.pagx
- EVC_Back.pagx
File dukungan lainnya untuk EVC
- Database kartografi baru: EVC.gdb, EVC.gdb.zip
- Tiga file aturan penyempurnaan kartografi untuk EVC:
- EVC_BaseMap_Single_NE.xml
- EVC_BaseMap_Zipper_NE.xml, dll.
Produk Peta yang Ada
Selama pengembangan file untuk EVC, semua file produk peta telah diperbarui secara besar-besaran, termasuk:
- Ekspresi label baru
- Simbol dan perubahan simbologi baru
- Standar industri yang lebih baik untuk produk seperti:
- JOG 1.2
- Topographic Map (TM)
- MTM 1.3
Perubahan Minor
- Perbaikan bug kecil (contoh: kesalahan nama subtipe).
- Pembaruan elemen tata letak untuk memenuhi standar spesifikasi.
Database Indeks Area Minat
File MapIndex geodatabase telah diperbarui untuk memenuhi spesifikasi baru. File ini berisi indeks Area of Interest (AOI) untuk beberapa produk peta.
Alat di ArcGIS Pro
Topographic Production Toolbox memiliki alat baru serta peningkatan pada alat yang ada:
- Calculate Metrics
Parameter baru memungkinkan hanya data bernilai NULL yang dihitung ulang. - Generate Adjoining Sheets Features
Sekarang mendukung penyesuaian buffer AOI untuk menambahkan lebih banyak lembar pada diagram. - Generate Isogonic Lines
Alat baru ini menghasilkan garis isogonik (garis variasi magnetik) berdasarkan model magnetik dunia. - Generate Product Layout
Kini mendukung tata letak peta EVC (depan dan belakang). - Guide to Numbered Features Bookmarks
Elemen ini sekarang memungkinkan pembuatan bookmark untuk fitur bernomor.
Sistem Produksi Peta di ArcGIS Enterprise
Pembaruan di rilis Enterprise 11.4 mencakup:
- Dukungan MTM25 di aplikasi Map Production System (MPS).
- Opsi batch untuk operasi seperti membatalkan atau mengunduh pekerjaan.
- Penyesuaian branding aplikasi melalui splash screen.
Peningkatan REST API
REST API untuk ekstensi ini telah ditingkatkan dengan:
- Dukungan MTM25
- Dukungan ArcGIS Server mandiri
- Opsi format raster yang dapat disesuaikan:
- .dat, .dt2, .img, .tif, dll.
- Pesan error dalam format HTML.
Semoga Anda dapat memanfaatkan pembaruan ini sepenuhnya untuk mendukung kebutuhan pemetaan Anda! Terima kasih telah membaca!
